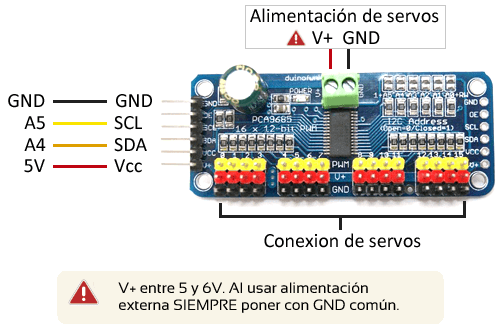

Es un shield de expansión que permite la salida de hasta 16 señales PWM con interface I2C y compatible con Arduino y Microcontroladores. Puede ser concatenado con otros módulos iguales aumentando la versatilidad y permitiendo obtener hasta 992 salidas PWM.
Esta placa se usa principalmente para conectar servomotores o a simples leds para cambiar por ejemplo la intensidad de luminosidad. Es fácil de usar, de bajo costo, y con espacio para conectar ampliaciones hasta un máximo de 62 tarjetas.
Tenga en cuenta que los pines deben ser soldados como se muestran en el manual relacionado

Especificaciones técnicas
Referencia: Shield PCA9685
Voltaje de operación: DC 3-5 V
Voltaje máximo: 6V
Frecuencia: 40-1000Hz
Resolución: 12 bits
Datasheet
Manual
Color: Morado
Dimensiones: 6.2 x 2.5 x 1.2 cm
Peso: 40 g

CON LA COMPRA LLEVAS:
1x Shield PCA9685 PWM controlador de 16 canales
4x Regletas de 12 pines de conexión
2x Regletas de 6 pines de conexión
1x Conector para corriente (elemento color verde)
