Tarjeta basada en el circuito integrado ISD1820, el cual es un dispositivo que sirve para grabar un mensaje y reproducirlo. El mensaje se guarda dentro del CI en una memoria no volátil, lo que provee de la posibilidad de guardar mensajes sin necesidad de tener conectada la fuente de poder, con una retención de datos de hasta 100 años y un ciclo de borrado escritura de hasta 100000 ciclos. El tiempo de grabado del dispositivo es de 8 a 10 segundos.


Especificaciones:
-Tensión de trabajo: 3 ~ 5 V
-Modo de encendido automático dwon
-Duración de grabación: 10 segundos
-Control Manual o Automatico con un MCU
-Dimensiones: 37 mm x 54 mm
-Modelo: I073103
-Color: Azul
-Material: PCB
-ISD1820 chipset
-El micrófono bordo para grabar directamente
-La Frecuencia de muestreo y duración puede ser diferente si se cambia una sola resistencia del módulo
-De alta calidad, voz natural restaurada, se puede utilizar como un módulo de altavoz
-Loop de reproducción, reproducción de correr, de un solo paso reproducción

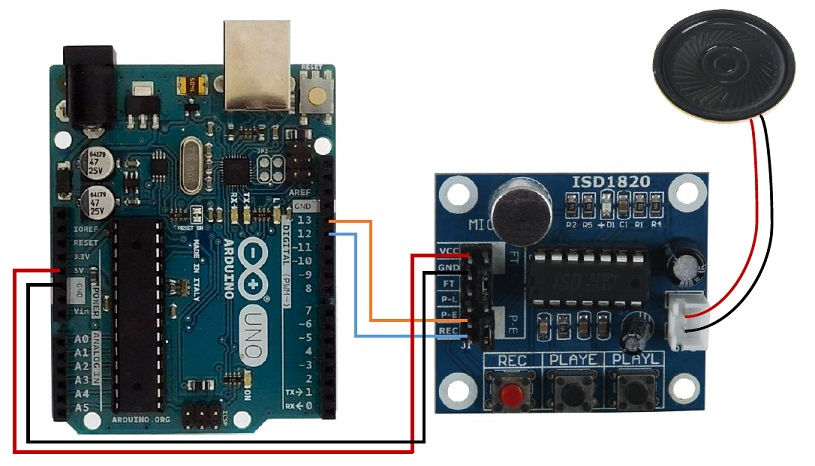

-Todos los pines principales llevar a cabo, permite operar con microcontrolador
Clasificacion de los pines (Ver imagen numerada)
1. Player (Reproducción)
2. Rec
3. Salida de altavoces.
4. MIC (Entrada para micrófono)
5. Replay (Reproducción)
6. FT (Para el uso de señales externas)
7. ISD1820
8. IO Salida
9. P2: Resistencia Cambiable para variar el tiempo de grabación.
10. PLAYL



Ejemplo para la grabación de sonidos

1. Pulse el botón REC entonces el RECLED (D1) se iluminará y mantener empuje hasta el final de grabación
2. Suelte el botón REC.
3. Seleccione el modo de reproducción:
-> PLAYE, sólo necesita presionar una vez, y se reproducirá todo el disco o apague.
-> PLAYL, siempre es necesario presionar este botón hasta que desea detener la reproducción de registro o al final.
-> REPEAT, cambiar 5 a la derecha, y el registro será tiempo de reproducción de un tiempo hasta que el interruptor de la luz o de apagado.
4. El modo de FT, cuando se cambia de 6 a lado derecho, es decir, todas las que habla MIC dirigirá la reproducción desde altavoz.

CON LA COMPRA LLEVAS:
1x MODULO GRABACION DE VOZ  ISD1820
